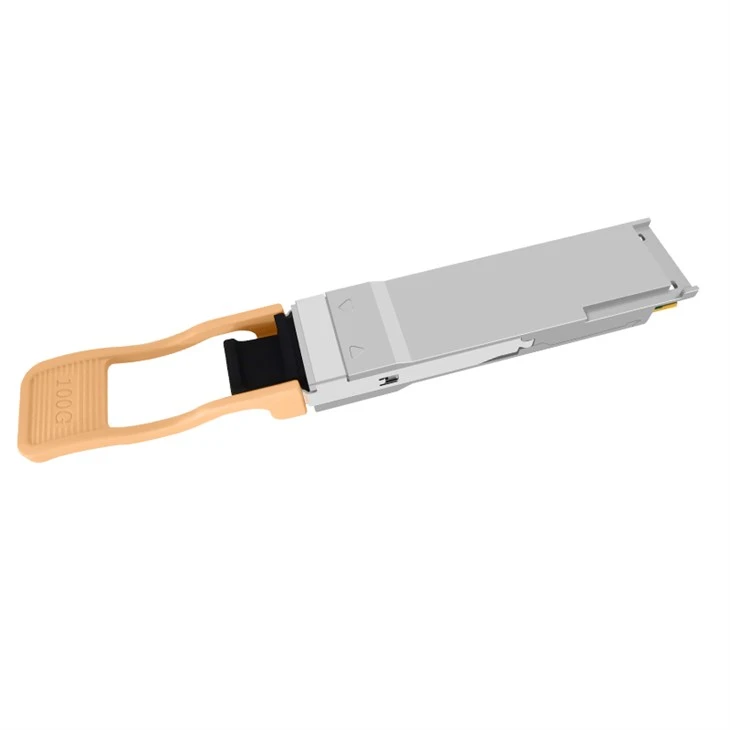

QSFP28 SR4



QSFP28 SR4 एक समानांतर 100Gb/s क्वाड स्मॉल फॉर्म-फैक्टर प्लगेबल (QSFP28 SR4) ऑप्टिकल मॉड्यूल है। यह बढ़ी हुई पोर्ट घनत्व और कुल सिस्टम लागत बचत प्रदान करता है। QSFP28 SR4 फुल डुप्लेक्स ऑप्टिकल मॉड्यूल 4 स्वतंत्र ट्रांसमिट और रिसीव चैनल प्रदान करता है, प्रत्येक OM4 मल्टी-मोड फाइबर के 100 मीटर पर 100Gb/s की कुल डेटा दर के लिए 25Gb/s ऑपरेशन में सक्षम है। एमटीपी/एमपीओ कनेक्टर के साथ एक ऑप्टिकल फाइबर रिबन केबल को QSFP28 मॉड्यूल रिसेप्टेकल में प्लग किया जा सकता है। पात्र के अंदर गाइड पिन द्वारा उचित संरेखण सुनिश्चित किया जाता है। केबल को आमतौर पर उचित चैनल से चैनल संरेखण के लिए मोड़ा नहीं जा सकता। विद्युत कनेक्शन एमएसए-अनुपालक 38-पिन एज प्रकार कनेक्टर के माध्यम से प्राप्त किया जाता है। मॉड्यूल सिंगल प्लस 3.3V बिजली आपूर्ति द्वारा संचालित होता है। एलवीसीएमओएस/एलवीटीटीएल वैश्विक नियंत्रण सिग्नल, जैसे मॉड्यूल प्रेजेंट, रीसेट, इंटरप्ट और लो पावर मोड, मॉड्यूल के साथ उपलब्ध हैं। अधिक जटिल नियंत्रण सिग्नल भेजने और प्राप्त करने और डिजिटल डायग्नोस्टिक जानकारी प्राप्त करने के लिए एक वायर सीरियल इंटरफ़ेस उपलब्ध है। अधिकतम डिज़ाइन लचीलेपन के लिए व्यक्तिगत चैनलों को संबोधित किया जा सकता है और अप्रयुक्त चैनलों को बंद किया जा सकता है। उत्पाद को QSFP28 मल्टी-सोर्स एग्रीमेंट (MSA) के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफ़ेस के साथ डिज़ाइन किया गया है। इसे तापमान, आर्द्रता और ईएमआई हस्तक्षेप सहित सबसे कठोर बाहरी परिचालन स्थितियों को पूरा करने के लिए डिज़ाइन किया गया है। मॉड्यूल बहुत उच्च कार्यक्षमता और सुविधा एकीकरण प्रदान करता है, जो दो-तार सीरियल इंटरफ़ेस के माध्यम से पहुंच योग्य है।





● 100 मीटर तक OM4 MMF ट्रांसमिशन

● ऑपरेटिंग केस का तापमान: 0 से 70 डिग्री

● एकल 3.3V बिजली की आपूर्ति

● अधिकतम बिजली खपत 2W

● एमटीपी/एमपीओ ऑप्टिकल कनेक्टर











100GBASE QSFP28 SR4 की केंद्र तरंग दैर्ध्य 850nm है और यह चार स्वतंत्र भेजने और प्राप्त करने वाले चैनल प्रदान कर सकता है, जिनमें से प्रत्येक की चलने की गति 25G तक है। जब OM3 मल्टीमोड फाइबर के साथ उपयोग किया जाता है तो ट्रांसमिशन दूरी 70 मीटर होती है, और जब OM4 मल्टीमोड फाइबर के साथ उपयोग किया जाता है, तो ट्रांसमिशन दूरी 100 मीटर होती है।



चित्र 3 ऑप्टिकल कनेक्टर के मल्टी-मोड फाइबर पहलुओं का अभिविन्यास दिखाता है। तालिका 1 लेन असाइनमेंट प्रदान करती है।



FB-LINK के 100G QSFP28 SR4 ऑप्टिकल ट्रांसीवर का निम्नलिखित स्विच सूची के माध्यम से सफलतापूर्वक परीक्षण किया गया है:
