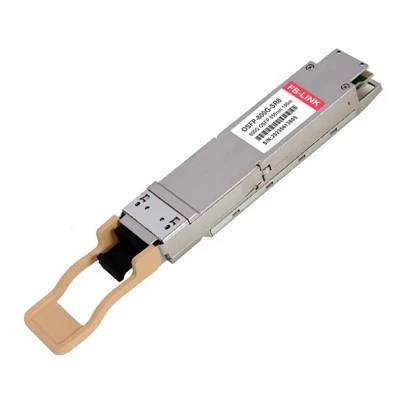

ओएसएफपी 800जी एसआर8 एमपीओ-12





बनाने का कारक	800जी ओएसएफपी	अधिकतम डेटा दर	850 जीबीपीएस(8x106.25 जीबीपीएस)
वेवलेंथ	850nm	अधिकतम केबल दूरी	30m@om3/50m@OM4
योजक	दोहरी एमटीपी/एमपीओ-12 एपीसी	मिडिया	mmf,
टीएक्स पावर	-4.6~4dBm	रिसीवर पावर	-6.4dBm
बिजली बजट	1.8डीबी	रिसीवर अधिभार	4dBm
बिजली की खपत	16W से कम या उसके बराबर	विलुप्ति अनुपात	>2.5डीबी
मॉड्यूलेशन (इलेक्ट्रिकल)	8x106.25जीबी/एस PAM4	मॉड्यूलेशन (ऑप्टिकल)	दो पोर्ट 4x106.25Gb/s PAM4



800जी ओएसएफपी डुअल-पोर्ट ट्रांसीवर कनेक्शन परिदृश्य

ट्विन - पोर्ट स्विच, कनेक्टएक्स {{10} 7 एडेप्टर और ब्लूफील्ड - 3 डीपीयू से कनेक्ट करने के लिए कई अद्वितीय कॉन्फ़िगरेशन सक्षम करते हैं। ट्विन पोर्ट ओएसएफपी दो 4-चैनल फाइबर केबल के साथ दो, 4 - चैनल एमपीओ -12 / एपीसी ऑप्टिकल कनेक्टर का उपयोग करता है। ये कनेक्टएक्स-7 एडेप्टर और/या ब्लूफील्ड-3 डीपीयू में उपयोग किए जाने वाले सिंगल पोर्ट 400जी ओएसएफपी या क्यूएसएफपी112 फॉर्म-फैक्टर ट्रांससीवर्स से लिंक हो सकते हैं। इलेक्ट्रॉनिक्स, ऑप्टिक्स और ऑप्टिकल कनेक्टर सिंगल पोर्ट ओएसएफपी और क्यूएसएफपी112 फॉर्म-फैक्टर दोनों के लिए समान हैं। कनेक्टएक्स-7 और ब्लूफील्ड-3 दोनों डिवाइसों का उपयोग उनके संबंधित फॉर्म-फैक्टर प्रकार के साथ एक ही समय में ट्विन पोर्ट ओएसएफपी ट्रांससीवर्स के साथ किया जा सकता है।

• ओएसएफपी स्विच, ओएसएफपी और क्यूएसएफपी112 एडेप्टर और डीपीयू को एक साथ जोड़ने वाले सभी कॉन्फ़िगरेशन के लिए ट्विन {{0}पोर्ट सिंगल मोड ओएसएफपी ट्रांसीवर 17 वाट पर बने रहते हैं।
• 1:2 फ़ाइबर स्प्लिटर केबल के साथ ट्विन{0}पोर्ट ट्रांसीवर को 400G ट्रांसीवर से जोड़ने से स्वचालित रूप से केवल 2-चैनलों को सक्रिय करके 200Gb/s ट्रांसीवर बनता है और 400G ट्रांसीवर में बिजली की खपत स्वचालित रूप से 9 से 6.5 वाट तक कम हो जाती है।
• ट्विन-पोर्ट ट्रांसीवर को आवश्यक विशिष्ट लंबाई पर दो फाइबर ऑर्डर करने की आवश्यकता होती है।
• प्रत्येक फाइबर केबल की लंबाई अलग-अलग हो सकती है। दोनों रेशे एक ही प्रकार के होने चाहिए: दोनों सीधे या दोनों विच्छेदक और मिश्रित नहीं।
• फ़ाइबर में विभिन्न विलंबता विलंब (4.5ns/मीटर) उत्पन्न करने से बचने के लिए दोनों फ़ाइबर की लंबाई लगभग समान होनी चाहिए।
• ट्विन पोर्ट ओएसएफपी ट्रांससीवर्स में एक ही समय में सीधे और स्प्लिटर फाइबर का उपयोग नहीं किया जा सकता है।

ट्विन पोर्ट 2x400G OSFP, 400G सिंगल पोर्ट OSFP/QSFP112, ConnectX-7 और BlueField-3 के संयोजन में InfiniBand और ईथरनेट प्रोटोकॉल दोनों शामिल हैं जो डालने पर सक्रिय होते हैं
InfiniBand या ईथरनेट स्विच में। यह केबल, ट्रांससीवर्स, एडेप्टर और डीपीयू के एक सेट को एक नेटवर्क में कई बार उपयोग करने में सक्षम बनाता है - विशेष रूप से डीजीएक्स सिस्टम में जहां कम विलंबता वाले इनफिनीबैंड स्विचिंग का उपयोग जीपीयू के लिए किया जा सकता है।



उपयोग के मामलों में शामिल हैं:

1. 800 जीबी/सेकेंड पर स्विच करें-से-स्विच करें या 400जीबी/सेकेंड पर दो स्विच करें
2. 400G ConnectX-7 और/या BlueField-3 के दो संयोजनों पर -स्विच करें
3. 200G ConnectX-7 और/या BlueField-3 के चार संयोजनों पर -स्विच करें
4. स्विच को DGX H100 "वाइकिंग" CPU चेसिस से सीडर-7 कॉम्प्लेक्स से जोड़ा गया है



1. 800 जीबी/एस पर स्विच करें या 400 जीबी/सेकेंड पर दो स्विच करें

यह कॉन्फ़िगरेशन प्रत्येक स्विच में एक, 17 {2 वॉट ट्विन {3 3 पोर्ट, फिनड डीआर 8 ट्रांसीवर और दो सीधे फाइबर केबल (एमएफपी 7 ई 30 11 एनएक्सएक्स) को 100 मीटर तक का उपयोग करके दो स्विचों के बीच 800 जीबी / एस स्थानांतरित करने में सक्षम बनाता है। लंबी स्विच-टू-स्विच पहुंच के लिए 500-मीटर संस्करण (-एनएम) भी उपलब्ध है। दो 400G पोर्ट को प्रत्येक 400Gb/s पर अलग-अलग स्विच में भी रूट किया जा सकता है।

2. 400G ConnectX-7 और/या BlueField-3 के दो संयोजनों पर स्विच करें।

दो, सीधे फाइबर केबल का उपयोग करने वाला एक ट्विन पोर्ट ओएसएफपी ट्रांसीवर दो एडाप्टर और/या डीपीयू संयोजनों का समर्थन कर सकता है। दोनों में से प्रत्येक, 4{{13}चैनल फाइबर केबल (MFP7E30) OSFP (MMS4X00-NS400) या QSFP112 (MMS1X00-NS400) फॉर्म-फैक्टर में 100{16}} मीटर तक 400G ट्रांसीवर से लिंक हो सकता है। सिंगल पोर्ट OSFP और QSFP112 फॉर्म-फैक्टर दोनों के लिए इलेक्ट्रॉनिक्स, ऑप्टिक्स और ऑप्टिकल कनेक्टर समान हैं और बिजली की खपत 9 वाट है, दो, सीधे फाइबर केबल का उपयोग करने वाला ट्विन पोर्ट OSFP ट्रांसीवर दो एडाप्टर और/या DPU संयोजनों का समर्थन कर सकता है। दोनों में से प्रत्येक, 4-चैनल फाइबर केबल (MFP7E30) OSFP (MMS4X00-NS400) या QSFP112 (MMS1X00-NS400) फॉर्म-फैक्टर में 100-मीटर तक 400G ट्रांसीवर से लिंक हो सकता है। सिंगल पोर्ट OSFP और QSFP112 फॉर्म-फैक्टर दोनों के लिए इलेक्ट्रॉनिक्स, ऑप्टिक्स और ऑप्टिकल कनेक्टर समान हैं और बिजली की खपत 9 वाट है।
- केवल ConnectX-7/OSFPs सिंगल पोर्ट OSFP का समर्थन करते हैं।
- QSFP112 फॉर्म-फ़ैक्टर का उपयोग ConnectX-7/QSFP112s और/या BlueField-3/QSFP112 DPUs में किया जाता है।
OSFP या QSFP112 का उपयोग करने वाले ConnectX-7 और BlueField-3 के किसी भी संयोजन का उपयोग एक ही समय में ट्विन पोर्ट OSFP ट्रांससीवर्स पर किया जा सकता है।



3. 200G ConnectX-7 और/या BlueField-3 के चार संयोजनों पर स्विच करें।

दो, 1:2 फाइबर स्प्लिटर केबल का उपयोग करने वाला एक ट्विन पोर्ट ओएसएफपी ट्रांसीवर चार एडाप्टर और/या डीपीयू संयोजनों का समर्थन कर सकता है। दोनों में से प्रत्येक, 4{{18}चैनल 1:2 फाइबर स्प्लिटर केबल (MFP7E40-N0xx) OSFP (MMS4X00-NS400) या QSFP112 (MMS1X00-NS400) फॉर्म-फैक्टर में 50{26}} मीटर तक 400G ट्रांसीवर से लिंक हो सकता है। सिंगल पोर्ट OSFP और QSFP112 फॉर्म-फैक्टर दोनों के लिए इलेक्ट्रॉनिक्स, ऑप्टिक्स और ऑप्टिकल कनेक्टर समान हैं। 2-फाइबर स्प्लिट एंड (2x100G-PAM4) कॉन्फ़िगरेशन स्वचालित रूप से 400G ट्रांसीवर से 200G NDR200 ट्रांसीवर बनाता है और इसकी बिजली खपत को 9 से 6.5 तक कम कर देता है।
वत्स. ट्विन पोर्ट ओएसएफपी बिजली की खपत 17 वाट पर बनी हुई है।
- केवल ConnectX-7/OSFP ही सिंगल पोर्ट OSFP स्वीकार कर सकते हैं।
- QSFP112 फॉर्म-फ़ैक्टर का उपयोग ConnectX-7/QSFP112s और/या BlueField-3/QSFP112 DPUs में किया जाता है।

- सीधे फाइबर की अधिकतम पहुंच 100-मीटर है, लेकिन स्प्लिटर्स की अधिकतम पहुंच 50-मीटर है।

4. DGX H100 GPU सिस्टम पर स्विच करें

DGX-H100 में शीर्ष चेसिस अनुभाग में आठ "हॉपर" H100 GPU, दो CPU, स्टोरेज, और निचले सर्वर अनुभाग में InfiniBand और/या ईथरनेट नेटवर्किंग शामिल है। इसमें आठ 400Gb/s ConnectX-7 IC शामिल हैं जो दो मेज़ानाइन बोर्डों पर लगाए गए हैं जिन्हें GPU-से{{13}GPU InfiniBand या ईथरनेट नेटवर्किंग के लिए "Cedar{8}}7" कार्ड कहा जाता है। कार्ड I/Os को आंतरिक रूप से चार 800G ट्विन - पोर्ट OSFP केज में भेजा जाता है, जिसमें फ्रंट पैनल पर लगे केज के शीर्ष पर आंतरिक राइडिंग हीट सिंक होते हैं। इसके लिए DGX H100 में फ्लैट-टॉप ट्रांसीवर, एसीसी और डीएसी के उपयोग की आवश्यकता होती है। 400G IB/EN स्विच में कम वायु प्रवाह इनलेट्स के कारण अतिरिक्त शीतलन के लिए फिनड-टॉप 2x400G ट्रांसीवर की आवश्यकता होती है।
सीडर -7-टू-स्विच लिंक या तो सिंगल मोड या मल्टीमोड ऑप्टिक्स या एसीसी सक्रिय कॉपर केबल और इनफिनीबैंड या ईथरनेट में हो सकते हैं।
प्रत्येक ट्विन {{0}पोर्ट 2x400G ट्रांसीवर DGX से क्वांटम-2 या स्पेक्ट्रम-4 स्विच तक दो 400G ConnectX-7 लिंक प्रदान करता है। यह DGX A100 की तुलना में ConnectX-7 कार्ड अतिरेक, जटिलता और ट्रांससीवर्स की संख्या को कम करता है, जो 8 अलग-अलग HCAs और 8 ट्रांससीवर्स या AOCs और InfiniBand या ईथरनेट स्टोरेज के लिए दो अतिरिक्त ConnectX-6s का उपयोग करता है। इसके अलावा, स्टोरेज, क्लस्टर और प्रबंधन के लिए पारंपरिक नेटवर्किंग के लिए, DGX-H100 चार ConnectX-7 और/या दो तक का भी समर्थन करता है। InfiniBand और/या में BlueField-3 DPUs
स्टोरेज I/O के लिए ईथरनेट, और OSFP या QSFP112 उपकरणों के साथ 400G या 200G का उपयोग करके अतिरिक्त नेटवर्किंग। ये PCIe कार्ड स्लॉट OSFP GPU केज के दोनों किनारों पर स्थित हैं और अलग-अलग केबल और/या ट्रांसीवर का उपयोग करते हैं।



उन्नत ऑप्टिकल ट्रांससीवर्स के साथ अपने नेटवर्क इंफ्रास्ट्रक्चर को बदलें

आज की डेटा संचालित दुनिया में, ऑप्टिकल ट्रांसीवर उच्च गति नेटवर्क संचार की रीढ़ बन गए हैं। हमारे अत्याधुनिक ऑप्टिकल ट्रांसीवर अद्वितीय प्रदर्शन प्रदान करते हैं, जिससे व्यवसायों को क्लाउड कंप्यूटिंग, कृत्रिम बुद्धिमत्ता और वास्तविक समय डेटा प्रोसेसिंग की बढ़ती मांगों को पूरा करने में सक्षम बनाया जाता है।

हमारे ऑप्टिकल ट्रांसीवर क्यों चुनें?

हमारे ऑप्टिकल ट्रांससीवर्स को आधुनिक डेटा केंद्रों और एंटरप्राइज़ नेटवर्क के लिए निर्बाध कनेक्टिविटी प्रदान करने के लिए इंजीनियर किया गया है। सटीकता के साथ डिज़ाइन किए गए और विश्वसनीयता के लिए निर्मित, ये मॉड्यूल सुनिश्चित करते हैं कि डाउनटाइम और रखरखाव लागत को कम करते हुए आपका नेटवर्क बुनियादी ढांचा चरम दक्षता पर संचालित हो।

बेजोड़ प्रदर्शन और विश्वसनीयता

जब मिशन के महत्वपूर्ण अनुप्रयोगों की बात आती है, तो ऑप्टिकल ट्रांसीवर को बिना किसी समझौते के लगातार, उच्च गति डेटा ट्रांसमिशन प्रदान करना चाहिए। हमारे समाधानों का सबसे अधिक मांग वाले उद्योग मानकों को पूरा करने के लिए कड़ाई से परीक्षण किया जाता है, जिससे यह सुनिश्चित होता है कि आपका नेटवर्क 24/7 चालू रहता है। चाहे आप मौजूदा बुनियादी ढांचे को अपग्रेड कर रहे हों या नई सुविधाओं का निर्माण कर रहे हों, हमारे ऑप्टिकल ट्रांसीवर भविष्य में {5}प्रूफ कनेक्टिविटी के लिए आधार प्रदान करते हैं।

डेटा सेंटर उत्कृष्टता के लिए अनुकूलित

आधुनिक डेटा केंद्रों को ऑप्टिकल ट्रांसीवर की आवश्यकता होती है जो ऊर्जा दक्षता बनाए रखते हुए बड़े पैमाने पर बैंडविड्थ आवश्यकताओं को संभाल सकते हैं। हमारे उत्पाद विशेष रूप से हाइपरस्केल वातावरण का समर्थन करने के लिए डिज़ाइन किए गए हैं, जो उच्च आवृत्ति ट्रेडिंग से लेकर वीडियो स्ट्रीमिंग और बड़े डेटा एनालिटिक्स तक के अनुप्रयोगों के लिए असाधारण थ्रूपुट प्रदान करते हैं।

ऑप्टिकल ट्रांससीवर्स के प्रमुख अनुप्रयोग

डेटा सेंटर इंटरकनेक्ट्स: अपने डेटा सेंटर सुविधाओं को उच्च क्षमता वाले ऑप्टिकल ट्रांससीवर्स से कनेक्ट करें जो तेजी से डेटा सिंक्रनाइज़ेशन और बैकअप संचालन सुनिश्चित करते हैं।

एंटरप्राइज़ नेटवर्क: मजबूत बैकबोन नेटवर्क बनाने के लिए ऑप्टिकल ट्रांससीवर्स तैनात करें जो एक साथ हजारों उपयोगकर्ताओं और उपकरणों का समर्थन करते हैं।

क्लाउड इन्फ्रास्ट्रक्चर: अपनी क्लाउड सेवाओं को ऑप्टिकल ट्रांसीवर से शक्ति प्रदान करें जो आपके ग्राहकों को अपेक्षित गति और विश्वसनीयता प्रदान करें।

5जी नेटवर्क: फ्रंटहॉल और बैकहॉल अनुप्रयोगों के लिए डिज़ाइन किए गए ऑप्टिकल ट्रांसीवर के साथ अगली पीढ़ी के वायरलेस बुनियादी ढांचे का समर्थन करें।

आधुनिक नेटवर्क के लिए बेहतर प्रौद्योगिकी

हमारे ऑप्टिकल ट्रांसीवर डेटा ट्रांसमिशन दक्षता को अधिकतम करने के लिए उन्नत मॉड्यूलेशन तकनीकों और सटीक ऑप्टिक्स को शामिल करते हैं। प्रत्येक इकाई का निर्माण अत्याधुनिक प्रक्रियाओं का उपयोग करके किया जाता है जो निरंतर गुणवत्ता और दीर्घकालिक विश्वसनीयता सुनिश्चित करती हैं। परिणाम एक उत्पाद श्रृंखला है जो दुनिया भर में नेटवर्क आर्किटेक्ट्स और आईटी पेशेवरों की बढ़ती जरूरतों को पूरा करती है।

समझौता किए बिना ऊर्जा दक्षता

ऐसे युग में जहां स्थिरता मायने रखती है, हमारे ऑप्टिकल ट्रांससीवर्स को प्रदर्शन से समझौता किए बिना बिजली की खपत को कम करने के लिए डिज़ाइन किया गया है। यह दृष्टिकोण न केवल आपकी परिचालन लागत को कम करता है बल्कि आपके संगठन के पर्यावरणीय लक्ष्यों का भी समर्थन करता है। ऊर्जा कुशल ऑप्टिकल ट्रांसीवर चुनकर, आप ऐसी तकनीक में निवेश कर रहे हैं जो आपकी निचली रेखा और ग्रह दोनों को लाभ पहुंचाती है।

निर्बाध एकीकरण और अनुकूलता

यह समझते हुए कि नेटवर्क वातावरण व्यापक रूप से भिन्न होता है, हमारे ऑप्टिकल ट्रांसीवर को कई प्लेटफार्मों और विक्रेताओं के बीच व्यापक अनुकूलता के लिए इंजीनियर किया जाता है। यह लचीलापन आपके मौजूदा बुनियादी ढांचे में सुचारू एकीकरण सुनिश्चित करता है, तैनाती के समय को कम करता है और संगतता संबंधी चिंताओं को दूर करता है। चाहे आप पुरानी प्रणालियों या नवीनतम उपकरणों के साथ काम कर रहे हों, हमारे ऑप्टिकल ट्रांसीवर आपकी विशिष्ट आवश्यकताओं के अनुकूल होते हैं।

तकनीकी उत्कृष्टता जिस पर आप भरोसा कर सकते हैं

हमारे द्वारा उत्पादित प्रत्येक ऑप्टिकल ट्रांसीवर के पीछे इंजीनियरों की एक टीम है जो ऑप्टिकल संचार में जो संभव है उसकी सीमाओं को आगे बढ़ाने के लिए प्रतिबद्ध है। हमारे उत्पाद वास्तविक {{1}विश्व परिस्थितियों में प्रदर्शन को सत्यापित करने के लिए व्यापक परीक्षण प्रोटोकॉल से गुजरते हैं। गुणवत्ता के प्रति यह प्रतिबद्धता सुनिश्चित करती है कि जब आप हमारे ऑप्टिकल ट्रांसीवर तैनात करते हैं, तो आप ऐसे समाधान लागू कर रहे हैं जो आने वाले वर्षों तक आपके संगठन की सेवा करेंगे।

मल्टी-मोड और सिंगल-मोड विकल्प

हम समझते हैं कि विभिन्न अनुप्रयोगों के लिए अलग-अलग ऑप्टिकल ट्रांसीवर कॉन्फ़िगरेशन की आवश्यकता होती है। हमारी व्यापक उत्पाद श्रृंखला में मल्टी{{1}मोड और सिंगल-मोड ऑप्टिकल ट्रांससीवर्स दोनों शामिल हैं, जो आपको अपनी विशिष्ट दूरी और बैंडविड्थ आवश्यकताओं के लिए इष्टतम समाधान का चयन करने की अनुमति देते हैं। यह बहुमुखी प्रतिभा हमारे ऑप्टिकल ट्रांसीवर को एक ही सुविधा के भीतर छोटे पहुंच कनेक्शन से लेकर भौगोलिक स्थानों के बीच लंबे कनेक्शन तक हर चीज के लिए उपयुक्त बनाती है।

उद्योग जगत के नेताओं के साथ भागीदार

दुनिया भर के संगठन अपने सबसे महत्वपूर्ण नेटवर्क बुनियादी ढांचे को बिजली देने के लिए हमारे ऑप्टिकल ट्रांसीवर पर भरोसा करते हैं। फॉर्च्यून 500 कंपनियों से लेकर इनोवेटिव स्टार्टअप तक, हमारे ग्राहक हमारे उत्पादों के प्रदर्शन और विश्वसनीयता पर भरोसा करते हैं। जब आप हमारे ऑप्टिकल ट्रांसीवर चुनते हैं, तो आप आगे की सोच वाले व्यवसायों के समुदाय में शामिल हो रहे हैं जो नेटवर्क गुणवत्ता से समझौता करने से इनकार करते हैं।

अंतर का अनुभव करें

उन्नत ऑप्टिकल ट्रांससीवर्स में अपग्रेड करना केवल प्रौद्योगिकी के साथ तालमेल बनाए रखने के बारे में नहीं है, बल्कि प्रतिस्पर्धा से आगे रहने के बारे में है। बेहतर सिग्नल अखंडता, कम विलंबता और असाधारण स्केलेबिलिटी के साथ, हमारे ऑप्टिकल ट्रांसीवर आज के तेज़ गति वाले डिजिटल परिदृश्य में आपके व्यवसाय को आवश्यक प्रतिस्पर्धात्मक लाभ प्रदान करते हैं।

व्यापक समर्थन और दस्तावेज़ीकरण

हम व्यापक तकनीकी दस्तावेज़ीकरण, उत्तरदायी ग्राहक सहायता और आपकी सफलता के प्रति प्रतिबद्धता के साथ अपने ऑप्टिकल ट्रांसीवर के पीछे खड़े हैं। हमारे विशेषज्ञों की टीम उत्पाद चयन, परिनियोजन योजना और चल रहे अनुकूलन में सहायता करने के लिए तैयार है ताकि यह सुनिश्चित किया जा सके कि आप हमारे ऑप्टिकल ट्रांसीवर में अपने निवेश के मूल्य को अधिकतम कर सकें।

क्या आप अपना नेटवर्क अपग्रेड करने के लिए तैयार हैं?

असाधारण प्रदर्शन, विश्वसनीयता और मूल्य प्रदान करने वाले ऑप्टिकल ट्रांससीवर्स के साथ अपने नेटवर्क बुनियादी ढांचे को बदलें। अपनी विशिष्ट आवश्यकताओं पर चर्चा करने और यह जानने के लिए आज ही हमारी टीम से संपर्क करें कि हमारे ऑप्टिकल ट्रांससीवर्स आपके संगठन के डिजिटल परिवर्तन को कैसे शक्ति प्रदान कर सकते हैं।

ऐसे ऑप्टिकल ट्रांससीवर्स में निवेश करें जो उत्कृष्टता के लिए इंजीनियर किए गए हों, विश्वसनीयता के लिए बनाए गए हों और कनेक्टिविटी के भविष्य के लिए डिज़ाइन किए गए हों।
