ब्रेकआउट केबल गाइड: 40जी से 800जी नेटवर्क के लिए समानांतर फाइबर अनुप्रयोग
May 08, 2026| एक फ़ाइबर ऑप्टिक ब्रेकआउट केबल{{0}जिसे फ़ैनआउट या हार्नेस केबल भी कहा जाता है{{1}एक मल्टी{2}फाइबर एमपीओ/एमटीपी कनेक्टर लेता है और इसे अलग-अलग डुप्लेक्स कनेक्टर (आमतौर पर एलसी) में विभाजित करता है। यह एक एकल उच्च गति वाले समानांतर पोर्ट को कई निम्न गति वाले डुप्लेक्स उपकरणों से कनेक्ट करने की अनुमति देता है: एक 100G QSFP28 SR4 पोर्ट जो चार 25G SFP28 सर्वरों को संचालित करता है, या एक 800G स्विच पोर्ट जो दो स्वतंत्र 400G GPU NIC लिंक में विभाजित होता है।
इसके लिए यह ब्रेकआउट केबल गाइडडेटा सेंटर समानांतर फाइबर परिनियोजनइंजीनियरिंग निर्णयों को शामिल करता है जो $50,000 के आपातकालीन परिवर्तन आदेश से एक स्वच्छ स्थापना को अलग करते हैं: वास्तुकला चयन, ध्रुवीयता योजना, हानि बजट, और तैनाती की गलतियाँ जो हम क्षेत्र में देखते रहते हैं।
समानांतर फाइबर ब्रेकआउट वास्तव में कैसे काम करता है

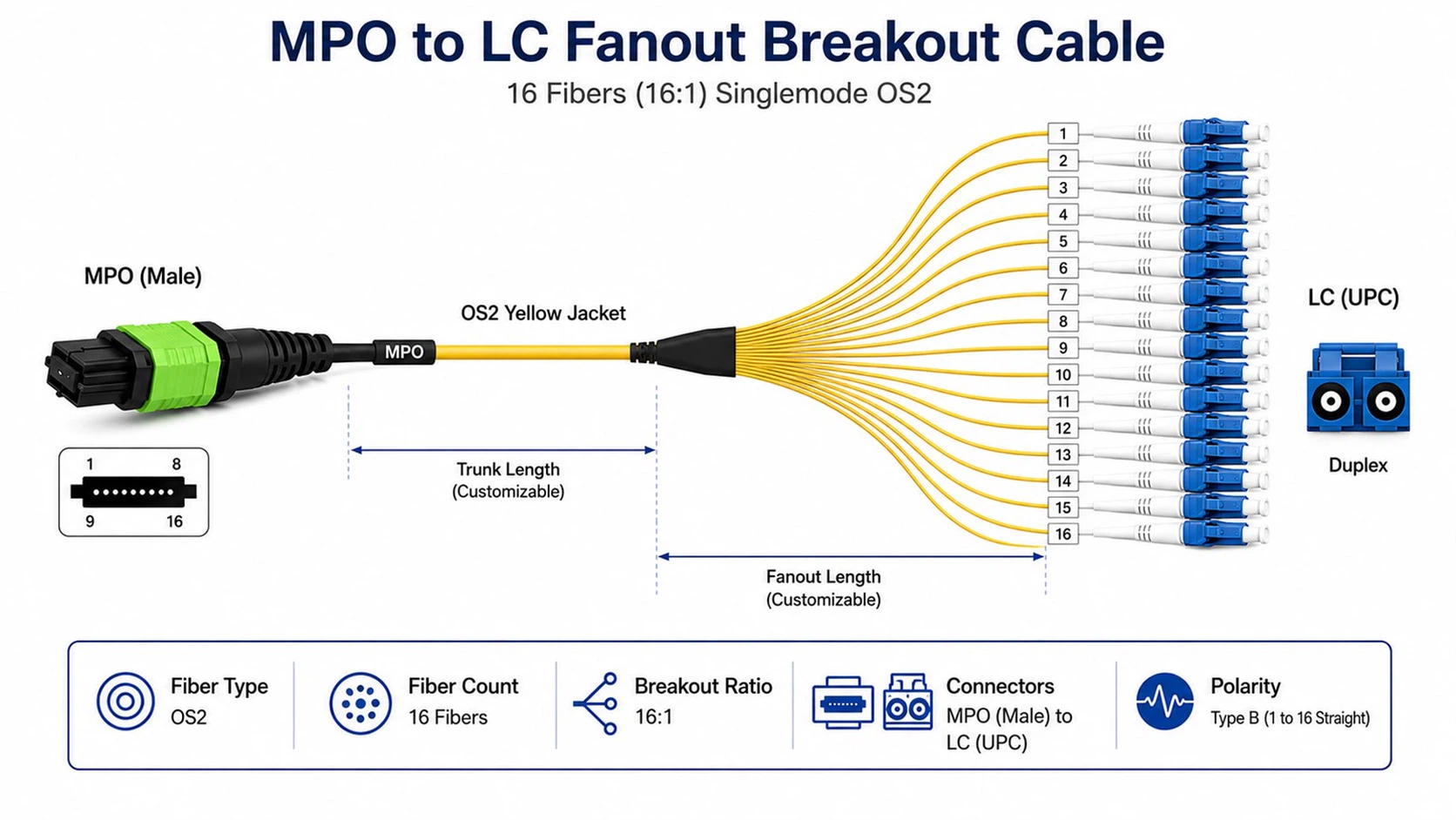

एक MPO-से-LC ब्रेकआउट केबल के एक सिरे पर MPO/MTP मल्टी{2}}फाइबर कनेक्टर होता है और दूसरे सिरे पर कई डुप्लेक्स कनेक्टर होते हैं। एक 8-फाइबर एमपीओ चार एलसी डुप्लेक्स जोड़े में टूट जाता है। आठ एलसी जोड़ियों में 16{10}}फाइबर एमपीओ-16 पंखे, या मॉड्यूल-टू-मॉड्यूल विभाजन के लिए दो अलग-अलग एमपीओ-12 कनेक्टर।
यह यांत्रिक रूप से एक ट्रंक केबल से अलग है, जिसमें स्थायी लिंक स्विच करने के लिए दोनों सिरों पर एमपीओ कनेक्टर होते हैं, और एक रूपांतरण केबल से, जो कनेक्टर परिवारों को बदले बिना फाइबर ग्रुपिंग (जैसे, 2×MPO-12 से 3×MPO-8) को रीमैप करता है। ट्रंक केबल रीढ़ की हड्डी को संभालते हैं। रूपांतरण केबल वास्तुकला परिवर्तन को संभालते हैं। एमटीपी ब्रेकआउट केबल आपके समानांतर बुनियादी ढांचे और डुप्लेक्स उपकरण के बीच अंतिम मीटर को संभालते हैं।
कनेक्टर और फाइबर गणना द्वारा ब्रेकआउट केबल प्रकार
ब्रेकआउट केबल फ़ाइबर गणना द्वारा परिभाषित तीन प्राथमिक कॉन्फ़िगरेशन में आते हैं: 8- फ़ाइबर (40G/100G SR4 और 400G DR4 के लिए), 16-फ़ाइबर (400G SR8 और 800G SR8 के लिए), और 24-फ़ाइबर (उच्च-घनत्व संरचित केबलिंग बैकबोन अनुप्रयोगों के लिए)। कनेक्टर प्रकार, फाइबर गिनती और कनेक्टर लिंग आपके ट्रांसीवर के भौतिक इंटरफ़ेस से बिल्कुल मेल खाना चाहिए, और समानांतर ऑप्टिक्स 40G से 800G तक चले जाने पर विकल्प कई गुना बढ़ गए हैं।
सबसे सामान्य कॉन्फ़िगरेशन: 8{23}}फाइबर एमपीओ-12 से 4×एलसी डुप्लेक्स (40जी एसआर4, 100जी एसआर4, 400जी डीआर4 के लिए), 16{28}}फाइबर एमपीओ-16 से 8×एलसी डुप्लेक्स या 2×एमपीओ{30}}12 (400जी एसआर8, 800जी एसआर8 के लिए), और 24-फाइबर एमपीओ-24 से 3×एमपीओ-8 या 12×एलसी डुप्लेक्स (उच्च-घनत्व संरचित केबलिंग के लिए)। एससी कनेक्टर अभी भी पुराने टेलीकॉम इंस्टॉलेशन में दिखाई देते हैं लेकिन आधुनिक डेटा सेंटर ब्रेकआउट डिज़ाइन में कार्यात्मक रूप से अनुपस्थित हैं। एलसी अपने आधे आकार के पदचिह्न और कुंडी तंत्र के कारण हावी है। यदि आपको एससी-टर्मिनेटेड फाइबर पैनल के साथ एक विरासत प्रणाली विरासत में मिली है, तो आगे बढ़ने का सबसे तेज़ रास्ता पैनल पर एससी-टू-एलसी हाइब्रिड एडेप्टर है; कस्टम एससी-फैनआउट ब्रेकआउट केबल के लिए आमतौर पर अधिकांश निर्माताओं को 4-6 सप्ताह के लीड टाइम की आवश्यकता होती है।
योजक लिंग नियम
कनेक्टर लिंग एक नियम का पालन करता है: ट्रांसीवर पुरुष होते हैं, इसलिए प्रत्येक ब्रेकआउट केबल जो ट्रांसीवर से जुड़ती है वह महिला होनी चाहिए। पैनल - से - पैनल ट्रंक कनेक्शन के लिए, लिंग एडॉप्टर प्रकार पर निर्भर करता है। अपने अगरएमपीओ/एमटीपी केबल असेंबलीगलत लिंग के साथ पहुंचें, आप इसे यूएस कॉनक एमटीपी प्रो कनेक्टर और पिन एक्सचेंजर टूल के बिना फ़ील्ड में ठीक नहीं कर सकते, जो अधिकांश तकनीशियन अपने साथ नहीं रखते हैं।
बेस-8 बनाम बेस-12 बनाम बेस-16: कौन सा आर्किटेक्चर आपके ब्रेकआउट डिज़ाइन में फिट बैठता है?
बेस-8 बनाम बेस-12 निर्णय वह है जहां किसी भी ब्रेकआउट परिनियोजन में सबसे बड़ी छिपी हुई लागत बैठती है, और हमारी स्थिति स्पष्ट है: किसी भी नए समानांतर ऑप्टिक्स इंस्टॉलेशन के लिए, बेस-8 सही डिफ़ॉल्ट है।
फंसे हुए फाइबर की लागत
यहाँ गणित है. ए100जी QSFP28 SR4आपके स्पाइन स्विच पर पोर्ट की लागत लगभग समान है, चाहे वह एक 100G डिवाइस से कनेक्ट हो या चार 25G सर्वर से। ब्रेकआउट केबल उन दो टोपोलॉजी के बीच का अंतर है, और आपके पोर्ट बैंडविड्थ का 75% बर्बाद करने या इसका पूरा उपयोग करने के बीच का अंतर है। 500 लिंकों में से 2,000 फ़ाइबर शून्य डेटा ले जाते हैं। विशिष्ट OM4 मूल्य निर्धारण पर, फंसे हुए फाइबर का निवेश अकेले $10,000-$16,000 तक चलता है, इससे पहले कि आप उन अप्रयुक्त फाइबर के पैनल स्थान का हिसाब लगा लें। बेस-12 इन्फ्रास्ट्रक्चर पर 100जी रोलआउट के बाद फंसे हुए क्षमता में $40,000 का दस्तावेजीकरण करने वाले एक डेटा सेंटर ऑपरेशन का हमने समर्थन किया।
स्वच्छ बंदरगाह मानचित्रण
ब्रेकआउट-स्तर का प्रभाव समान रूप से ठोस है। एक बेस 8 एमपीओ एलसी हार्नेस से चार डुप्लेक्स एलसी जोड़े मिलते हैं जो 4-पोर्ट, 8-पोर्ट, 16-पोर्ट और 32-पोर्ट लाइन कार्ड पर स्पष्ट रूप से मैप होते हैं। वे सभी संख्याएँ समान रूप से चार से विभाजित होती हैं। बेस-12 हार्नेस आपको छह एलसी जोड़े देता है, जो अनाथ पोर्ट छोड़े बिना 16- या 32-पोर्ट कार्ड के साथ संरेखित नहीं होता है।
लेकिन इस बेस-8 बनाम बेस-12 ब्रेकआउट केबल निर्णय में एक शर्त है जो सब कुछ बदल देती है: यदि आपके पास पहले से ही सैकड़ों स्थापित लिंक के साथ बेस -12 ट्रंक प्लांट है, तो रूपांतरण कैसेट पथ (2×एमपीओ-12 पीछे → 3×एमपीओ-8 फ्रंट) नए केबल को खींचे बिना लीगेसी ग्लास से 100% फाइबर उपयोग प्रदान करता है। ट्रेड-ऑफ एक अतिरिक्त कनेक्शन बिंदु है, आमतौर पर 0.35-0.5 डीबी अतिरिक्त प्रविष्टि हानि, जो आपके लिंक बजट को मजबूत करती है। 100GBASE-SR4 की 1.5 dB सीमा के करीब चलने वाले चैनलों के लिए (आईईईई 802.3बीएम), उस ट्रेड{0}ऑफ़ की गणना करने की आवश्यकता है, मान लेने की नहीं।
बेस-8 के लिए बेस-12 ट्रंक को तोड़ना एक परिदृश्य में उचित है: आप एक विंग में सभी नए केबल को 200+ नए समानांतर ऑप्टिक लिंक और 5+ वर्ष के क्षितिज के साथ खींच रहे हैं। किसी भी छोटी चीज़ के लिए, रूपांतरण कैसेट सही विकल्प हैं।
400G और 800G वातावरण के उपयोग के लिएSR8 या DR8 ट्रांसीवर16-फाइबर इंटरफेस के साथ, बेस-16 (एमपीओ-16) चित्र में प्रवेश करता है। एक MPO-16 से दोहरी MPO-12 ब्रेकआउट केबल एक 800G स्विच पोर्ट को दो स्वतंत्र 400G सर्वर लिंक में विभाजित करने की मानक विधि है, एक टोपोलॉजी नीचे विस्तार से बताई गई है।
ब्रेकआउट केबल्स के लिए पोलारिटी योजना: प्रकार ए, बी, सी, यू1, और यू2
पोलरिटी त्रुटियां ब्रेकआउट लिंक विफलता का सबसे आम कारण हैं, और उनका निवारण करना कठिन है क्योंकि लिंक अंधेरा रहने पर भौतिक कनेक्शन सही दिखता है।
मुख्य आवश्यकता: प्रत्येक संचारित फाइबर को दूर के छोर पर एक प्राप्त पोर्ट पर पहुंचना चाहिए। 8- या 16-फाइबर एमपीओ ब्रेकआउट केबल में, पूरे चैनल, ट्रंक, पैच पैनल, ब्रेकआउट हार्नेस, डुप्लेक्स पैच कॉर्ड में लेन मैपिंग, प्रत्येक फाइबर स्थिति में टीएक्स-टू-आरएक्स संरेखण बनाए रखना चाहिए।
समानांतर ऑप्टिक ब्रेकआउट केबल के लिए टाइप बी का उपयोग करें।"विचार करें" या "अनुशंसित" न करें{{0}इसका उपयोग करें। टाइप बी पूरी तरह से फाइबर स्थिति को उलट देता है (स्थिति 1 मानचित्र स्थिति 12 तक), चैनल के दोनों सिरों पर समान घटक प्रकारों का उपयोग करता है, और क्यूएसएफपी और ओएसएफपी इंटरफेस के लिए आईईईई 802.3 द्वारा परिभाषित ट्रांसीवर पिनआउट के साथ संरेखित करता है। टाइप ए काम कर सकता है लेकिन प्रत्येक चैनल के एक छोर पर टाइप बी पैच कॉर्ड की आवश्यकता होती है, एक आवश्यकता जो कटओवर के दौरान सुबह 3 बजे भूल जाती है, और उस समय आप ध्रुवता की जांच करने से पहले ट्रांसीवर को तीन बार स्वैप कर रहे होते हैं।
समानांतर प्रकाशिकी के लिए टाइप सी से पूरी तरह बचें। इसकी जोड़ी -फ्लिप मैपिंग (1↔2, 3↔4, आदि) डुप्लेक्स से लेकर {{8}डिप्लेक्स परिदृश्यों के लिए ठीक काम करती है, लेकिन समानांतर ट्रांसीवर में लेन असाइनमेंट को खराब कर देती है। कई विक्रेता गाइड इस सीमा को चिह्नित किए बिना ए, बी और सी को समकक्ष विकल्पों के रूप में सूचीबद्ध करते हैं, इस प्रकार तैनाती एक लिंक के काम करने और आसन्न लिंक के बिना किसी स्पष्ट कारण के विफल होने के साथ समाप्त होती है।
ट्रैकिंग लायक विकास:एएनएसआई/टीआईए-568.3-ई2022 में यूनिवर्सल पोलरिटी मेथड्स U1 और U2 पेश किए गए। दोनों टाइप {{3}B ट्रंक और मानक A - से {{5} B डुप्लेक्स पैच कॉर्ड का उपयोग करते हैं, जिससे प्रत्येक छोर पर अद्वितीय MPO {{6} से - LC मॉड्यूल की आवश्यकता समाप्त हो जाती है। विधि U2 मूल रूप से प्रत्यक्ष ब्रेकआउट अनुप्रयोगों का समर्थन करता है, जिसमें 400G - से - 4×100G फैन - आउट शामिल हैं। पुराने ए/बी/सी सिस्टम के तहत, 4-रैक परिनियोजन के लिए पांच अलग-अलग एमपीओ घटक भाग संख्याओं की आवश्यकता हो सकती है। विधि U2 इसे दो में बदल देती है: एक टाइप-बी ट्रंक और एक मानक एलसी पैच कॉर्ड। अधिकांश मौजूदा ब्रेकआउट केबल गाइड अभी भी केवल ए/बी/सी को कवर करते हैं, जिसका अर्थ है कि नए बिल्ड डिजाइन करने वाले इंजीनियर सरलीकरण यू2 ऑफ़र से चूक जाते हैं।
लेकिन यहां वह वैरिएबल है जिसे अधिकांश आपूर्तिकर्ता सामने नहीं लाएंगे: U2 का टाइप -B अडैप्टर ओरिएंटेशन (कुंजी - कुंजी तक {{3} ऊपर) सिंगलमोड एपीसी कनेक्टर्स का समर्थन नहीं करता है, जिसके लिए उचित रिटर्न लॉस के लिए विपरीत कोणीय अंत चेहरों की आवश्यकता होती है। यदि आपका 400G/800G परिनियोजन सिंगलमोड DR ऑप्टिक्स का उपयोग करता है, तो U2 की सरलता के लाभ के बावजूद टाइप -A एडेप्टर के साथ विधि U1 सही विकल्प है। साइट पर सत्यापित करने के लिए: अपने एमपीओ एडाप्टर पैनल की कुंजी ओरिएंटेशन की जांच करें। यदि एडेप्टर APC पॉलिश किए गए फेरूल के साथ कुंजी से {{13} ऊपर से {{14} ऊपर से {15} कुंजी तक {{16} ऊपर हैं, तो आपके पास U2-असंगत कॉन्फ़िगरेशन है, भले ही आपका केबल विनिर्देश कुछ भी कहता हो।
स्पीड टियर द्वारा ब्रेकआउट केबल अनुप्रयोग: 40G से 800G
| रफ़्तार | ट्रांसीवर | फाइबर गिनती | एमपीओ प्रकार | ब्रेकआउट कॉन्फिग | फ़ाइबर/अधिकतम दूरी |
|---|---|---|---|---|---|
| 40G | QSFP+ SR4 | 8 | एमपीओ-12 (8 सक्रिय) | 1×एमपीओ → 4×एलसी डुप्लेक्स | ॐ4 150म |
| 100G | QSFP28 SR4 | 8 | एमपीओ-12 (8 सक्रिय) | 1×एमपीओ → 4×एलसी डुप्लेक्स | ॐ4 100म |
| 400G | क्यूएसएफपी-डीडी डीआर4 | 8 | एमपीओ-12 (8 सक्रिय) | 1×एमपीओ → 4×एलसी डुप्लेक्स | ओएस2 500मी |
| 400G | क्यूएसएफपी-डीडी एसआर8 | 16 | एमपीओ-16 | 1×एमपीओ-16 → 2×एमपीओ-12 | ॐ4 100म |
| 800G | ओएसएफपी 2×DR4 | 16 | दोहरी एमपीओ-12 | प्रत्यक्ष दोहरी MPO-12 | ओएस2 500मी |
| 800G | ओएसएफपी SR8 | 16 | एमपीओ-16 | 1×एमपीओ-16 → 2×एमपीओ-12 | OM5 अनुशंसित |
फाइबर प्रकार का कॉलम नई केबल खींचता है। यदि आप 400जी+ अनुप्रयोगों के लिए मौजूदा ओएम3 या ओएम4 ट्रंक इंफ्रास्ट्रक्चर का पुन: उपयोग कर रहे हैं, तो दूरी सीमा और हानि मार्जिन बदल जाते हैं, कुछ मामलों में यह उस लिंक को अयोग्य घोषित करने के लिए पर्याप्त है जो कागज पर पारित हो जाएगा। उपरोक्त आर्किटेक्चर अनुभाग उन परिदृश्यों के लिए रूपांतरण कैसेट गणित को शामिल करता है।
एआई डेटा केंद्रों में 800G-से-2×400G ब्रेकआउट
GPU आधारित AI क्लस्टर में, स्विच 800G पर चलते हैं जबकि सर्वर NIC (ConnectX-7, BlueField-3) 400G पर रहते हैं। यह आज उत्पादन में सबसे आम 800G ब्रेकआउट केबल आर्किटेक्चर बनाता है: एक OSFP 800G पोर्ट MPO ब्रेकआउट केबलिंग के माध्यम से दो स्वतंत्र 400G लिंक में विभाजित होता है।
भौतिक कार्यान्वयन ट्रांसीवर के इंटरफ़ेस पर निर्भर करता है। एकओएसएफपी SR8एकल MPO-16 कनेक्टर के लिए MPO-16 से दोहरी MPO-12 ब्रेकआउट केबल की आवश्यकता होती है; प्रत्येक MPO-12 लेग 400G SR4 या DR4 NIC से जुड़ता है। दोहरे MPO-12 कनेक्टर वाले OSFP 2×DR4 को किसी ब्रेकआउट की आवश्यकता नहीं है; प्रत्येक MPO-12 पोर्ट सीधे 400G DR4 मॉड्यूल से जुड़ता है। व्यवहार में, एक ही ओएसएफपी ब्रेकआउट से दो एमपीओ-12 पैर अक्सर अलग-अलग रैक में अलग-अलग पैच पैनल पर जाते हैं। रूटिंग से पहले दोनों पैरों को मूल ओएसएफपी पोर्ट आईडी और लेग पदनाम (ए/बी) के साथ लेबल करें। इस लेबलिंग के बिना 72-पोर्ट जीपीयू ट्रे में पोलारिटी समस्या निवारण 4 घंटे का अभ्यास है।
गैर--परक्राम्य आवश्यकताएँ
- 400G/800G समानांतर ऑप्टिक चैनलों में सभी MPO कनेक्टर्स पर APC (एंगल्ड फिजिकल कॉन्टैक्ट) पॉलिश अनिवार्य है।
- एपीसी और यूपीसी कनेक्टर्स को कभी भी एक साथ नहीं जोड़ा जाना चाहिए; इससे अपूरणीय शारीरिक क्षति होती है।
- थर्मल प्रबंधन के लिए केबल की लंबाई मायने रखती है: वास्तविक रूटिंग दूरी से मेल खाने के लिए विशिष्ट लंबाई।
800G SR8 के लिए OM4 बनाम OM5 प्रश्न: नए बिल्ड के लिए, विशिष्ट OM5। हमारे विनिर्माण लागत डेटा के आधार पर, मानक 8-फाइबर हार्नेस ऑर्डर पर प्रति मीटर प्रीमियम वर्तमान में OM4 से 15-25% अधिक है, और OM5 का SWDM समर्थन बिना रीकेबल के 1.6T ऑप्टिक्स के लिए एक ठोस अपग्रेड पथ प्रदान करता है। अपने VP को यह समझाना कि 800G क्लस्टर OM4 मार्जिन पर क्यों चलता है और अब 1.6T के लिए पूर्ण रीकेबल की आवश्यकता है, बातचीत के लायक नहीं है।
GPU क्लस्टर टोपोलॉजी समीक्षा और 800G केबल विशिष्टताओं के लिए, चैनल स्तर के डिज़ाइन ऑडिट के लिए हमारी डेटा सेंटर समाधान इंजीनियरिंग टीम से संपर्क करें।
ब्रेकआउट चैनलों में निवेशन हानि बजट
एक मानक 100जी एसआर4 ब्रेकआउट चैनल, दो संबद्ध एमपीओ जोड़े और 30 मीटर ओएम4 फाइबर, 1.5 डीबी कुल चैनल बजट (आईईईई 802.3बीएम) के लगभग 0.8-1.1 डीबी की खपत करता है। इससे 0.4-0.7 डीबी हेडरूम बचता है। बेस-8 रूपांतरण कैसेट (0.35-0.5 डीबी अतिरिक्त) में एक बेस जोड़ें, शेष मार्जिन 0.2-0.4 डीबी तक गिर जाएगा, केवल तभी स्वीकार्य है जब चैनल में प्रत्येक कनेक्टर विशिष्ट-ग्रेड है और अंत-चेहरे बेदाग हैं।
अभिजात्य वर्ग-ग्रेड बनाम मानक
मानक -ग्रेड एमपीओ असेंबलियाँ प्रति जोड़ी जोड़ी 0.3–0.7 डीबी का योगदान करती हैं। विशिष्ट/निम्न-नुकसान वाली असेंबलियां 0.3 डीबी (फ्लूक नेटवर्क) से नीचे बैठती हैं। इंजीनियरिंग में अंतर सिर्फ पॉलिश की गुणवत्ता का नहीं है; एलीट -ग्रेड कनेक्टर सख्त फेरूल संरेखण सहनशीलता और उच्च {{8}सटीक गाइड पिन का उपयोग करते हैं।
परीक्षण परिशुद्धता
परीक्षण उतना ही मायने रखता है जितना घटक चयन। सुनिश्चित करें कि आपका मल्टीमोड परीक्षण उपकरण घेरे हुए फ्लक्स (ईएफ) अनुरूप लॉन्च स्थितियों का उपयोग करता है। ईएफ अनुपालन के बिना, मल्टीमोड प्रविष्टि हानि माप एक ही लिंक पर 0.3-0.8 डीबी तक भिन्न हो सकते हैं।
हमारी उत्पादन लाइन मूल्य निर्धारण के आधार पर, विशिष्ट एमपीओ असेंबलियों की लागत आम तौर पर प्रति केबल आधार पर मानक ग्रेड से 20-40% अधिक होती है। 500 - लिंक परिनियोजन में, वह प्रीमियम आपको प्रति चैनल 0.2–0.4 डीबी का हेडरूम खरीदता है, हेडरूम यह निर्धारित करता है कि आपके लिंक सफाई और री-मेटिंग के 3-5 साल से अधिक पुराने कनेक्टर के रूप में बने रहेंगे या नहीं।
पाँच परिनियोजन गलतियाँ जिनसे वास्तविक धन खर्च होता है
एपीसी को यूपीसी एमपीओ कनेक्टर्स के साथ जोड़ना।
यह दोनों अंतिम चेहरों को नष्ट कर देता है। मिश्रित -पुराने परिवेश में जहां 400जी एपीसी पुराने 10जी/40जी यूपीसी बुनियादी ढांचे के साथ मौजूद है, रंग{{5}कोडित डस्ट कैप और स्पष्ट लेबलिंग ही आपका एकमात्र बचाव है।
ट्रंक और ब्रेकआउट हार्नेस के बीच ध्रुवीयता बेमेल।
एक टाइप ए ट्रंक को एक छोर पर टाइप बी पैच कॉर्ड के बिना टाइप ए ब्रेकआउट केबल के साथ जोड़ा जाता है, जिसके परिणामस्वरूप टीएक्स - से - टीएक्स कनेक्शन होता है। लिंक नहीं आता. $2 का विज़ुअल फॉल्ट लोकेटर प्रत्येक फ़ाइबर सिरे से {{5}से लेकर {6}अंत तक का पता लगाकर इसे कुछ ही मिनटों में ढूंढ लेगा।
ग़लत कनेक्टर लिंग.
एक पुरुष एमपीओ ब्रेकआउट को एक पुरुष ट्रांसीवर पोर्ट में प्लग करना। गाइड पिन टकराते हैं, फेरूल स्कोर होता है, और आपने दो महंगे घटकों को स्क्रैप में बदल दिया है।
इंस्टालेशन के दौरान माइक्रोबेंड को नजरअंदाज करना।
अत्यधिक तनाव के साथ तंग केबल प्रबंधन के माध्यम से ब्रेकआउट हार्नेस पैरों को खींचने से सूक्ष्म विकृति पैदा होती है। मोड़ त्रिज्या को 10× केबल बाहरी व्यास से अधिक या उसके बराबर बनाए रखें और वेल्क्रो रैप्स का उपयोग करें। जैकेट को संपीड़ित करने वाली ज़िप टाई का कभी भी उपयोग न करें।
लंघन अंत-चेहरा निरीक्षण।
9 µm सिंगल-मोड कोर पर एक एकल धूल कण ऑप्टिकल पथ को अवरुद्ध करता है। हर बार मेटिंग से पहले प्रत्येक कनेक्टर को साफ करें और उसका निरीक्षण करें। तीस सेकंड घंटों को रोकता है।
अपने डेटा सेंटर के लिए ब्रेकआउट केबल कैसे चुनें: निर्णय चेकलिस्ट
चयन एक निश्चित क्रम के अनुसार होता है। किसी भी कदम को छोटा करना कहीं न कहीं बेमेल होने की गारंटी देता है।
ट्रांसीवर मॉडल को पहचानें। इसकी डेटाशीट फाइबर गिनती, एमपीओ इंटरफ़ेस, कनेक्टर लिंग और पॉलिश प्रकार को परिभाषित करती है। डाउनस्ट्रीम की हर चीज़ इसी पर निर्भर करती है।
अपने केबलिंग आर्किटेक्चर की पुष्टि करें। बेस-8 स्थापित? चरण 3 पर आगे बढ़ें। समानांतर प्रकाशिकी का समर्थन करने की योजना के साथ बेस-12 स्थापित किया गया है? → आगे बढ़ने से पहले रूपांतरण कैसेट का मूल्यांकन करें और हानि बजट की पुनर्गणना करें। ग्रीनफ़ील्ड? → बेस-8 पर डिफ़ॉल्ट।
ध्रुवता विधि का चयन करें. नया समानांतर निर्माण → टाइप बी। मौजूदा विधि ए इंस्टॉलेशन का विस्तार → मौजूदा से मेल खाता है, लेकिन एक छोर पर टाइप बी पैच कॉर्ड को सत्यापित करें। सिंगलमोड डीआर परिनियोजन के लिए U-विधि → U1 (U2 नहीं) की आवश्यकता है।
फाइबर का प्रकार और दूरी निर्धारित करें। 100 मीटर से कम के एसआर अनुप्रयोग → ओएम4 न्यूनतम, 800जी के लिए ओएम5 को प्राथमिकता। डीआर/एफआर अनुप्रयोग → ओएस2। यदि आपकी गणना की गई चैनल लंबाई ट्रांसीवर की अधिकतम समर्थित दूरी से अधिक है तो यहां रुकें।
प्रविष्टि हानि बजट की गणना करें. प्रत्येक कनेक्शन बिंदु का योग: ट्रंक एमपीओ जोड़ी + ब्रेकआउट एमपीओ-से-एलसी + कोई कैसेट या एडॉप्टर। अधिकतम एप्लिकेशन से तुलना करें. यदि मार्जिन 0.3 डीबी से कम है, तो विशिष्ट श्रेणी असेंबली निर्दिष्ट करें।
कनेक्टर लिंग और पॉलिश सत्यापित करें। ट्रांसीवर कनेक्शन के लिए महिला एमपीओ। सभी 400G/800G समानांतर ऑप्टिक्स के लिए APC। सामग्री के बिल में प्रत्येक घटक की पुष्टि करें।
आदेश दें और परीक्षण करें. प्रत्येक प्री-{1}टर्मिनेटेड असेंबली को टीयर 1 परीक्षण रिपोर्ट के साथ भेजा जाना चाहिए, जिसमें ईएफ {{4}अनुपालक लॉन्च स्थितियों के तहत मापा गया प्रति फाइबर इंसर्शन नुकसान दर्शाया गया हो।
रूपांतरण कैसेट कॉन्फ़िगरेशन और हानि गणना के लिए, हमारे एमपीओ/एमटीपी स्पेक शीट में चैनल की लंबाई के अनुसार पूर्व-{0}}परिकलित प्रविष्टि हानि तालिकाएं शामिल हैं। यदि आपका चैनल मार्जिन विशिष्ट श्रेणी के घटकों के साथ भी 0.3 डीबी से कम है, तो अपने विशिष्ट टोपोलॉजी के विरुद्ध चैनल स्तर हानि ऑडिट के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: ब्रेकआउट केबल और ट्रंक केबल के बीच क्या अंतर है?
उ: एक ट्रंक केबल स्थायी बैकबोन लिंक के लिए दोनों सिरों पर एमपीओ/एमटीपी कनेक्टर का उपयोग करता है। एक ब्रेकआउट केबल एक एमपीओ/एमटीपी कनेक्टर से कई डुप्लेक्स कनेक्टर (एलसी, एससी) तक फैलती है, जिससे एक एकल समानांतर पोर्ट कई कम गति वाले डुप्लेक्स उपकरणों को कनेक्ट करने में सक्षम होता है।
प्रश्न: क्या मुझे 100G SR4 के लिए बेस-8 या बेस-12 ब्रेकआउट केबल का उपयोग करना चाहिए?
ए: बेस-8. ट्रांसीवर बिल्कुल 8 फाइबर का उपयोग करता है, इसलिए बेस-12 प्रति लिंक 33% फाइबर क्षमता को बर्बाद कर देता है।
प्रश्न: समानांतर ऑप्टिक ब्रेकआउट केबल के लिए कौन सा ध्रुवीयता प्रकार काम करता है?
ए: टाइप बी। यह दोनों सिरों पर समान घटकों का उपयोग करता है और क्यूएसएफपी/ओएसएफपी ट्रांसीवर पिनआउट के साथ संरेखित होता है।
प्रश्न: क्या एक 800G पोर्ट दो 400G कनेक्शन में टूट सकता है?
उत्तर: हाँ, ट्रांसीवर के इंटरफ़ेस डिज़ाइन के आधार पर MPO-16 से दोहरी MPO-12 केबल, या सीधे दोहरे MPO-12 कनेक्शन का उपयोग करना।
प्रश्न: मुझे एमपीओ ब्रेकआउट केबल से किस प्रविष्टि हानि की अपेक्षा करनी चाहिए?
ए: मानक असेंबली: 0.3-0.7 डीबी प्रति जोड़ी जोड़ी। विशिष्ट/निम्न-नुकसान: 0.3 डीबी से नीचे। अपने एप्लिकेशन की अधिकतम चैनल हानि के विरुद्ध सत्यापित करें।
